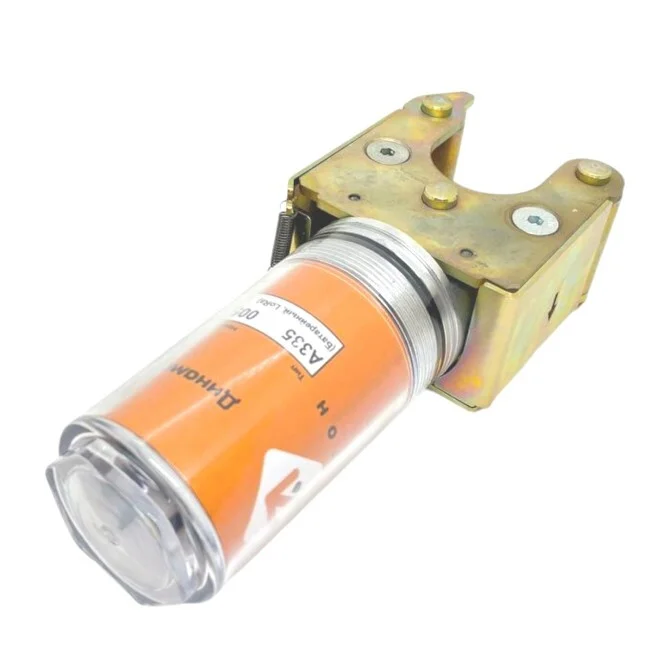

Мониторинг и управление установками штанговых глубинных насосов (УШГН) с динамографом А335
Назначение решения
Готовое решение для интеграции динамографа А335 производства «Автон» в платформу Rightech IoT Core. Обеспечивает комплексный мониторинг состояния УШГН с автоматическим сбором динамограмм, расчетом коэффициента наполнения насоса и оптимизацией режимов работы скважин.
Ключевые возможности:###
- Сбор динамограмм — регистрация нагрузок на траверсы и хода штока в реальном времени
- Анализ состояния УШГН — автоматический расчет коэффициента наполнения насоса и технических параметров
- Мультимодальная связь — поддержка Bluetooth LE, LoRaWAN, NB-IoT и RS-485 Modbus
- Автоматизация управления — возможность интеграции с системами управления скважинами
- Аварийное оповещение — контроль предельных нагрузок и своевременное уведомление о нештатных ситуациях
Технические характеристики:
- Измерение нагрузки: 0-10000 кгс (разрешение 1 кгс)
- Измерение хода штока: 0.7-10 м (разрешение 1 мм)
- Интерфейсы связи:
- Bluetooth LE 5.0 (до 100 м)
- LoRaWAN 1.0.3 (до 15 км на открытой местности)
- NB-IoT Cat.NB2 (NIDD, IP/MQTT)
- RS-485 Modbus ASCII/RTU (до 1000 м)
- Рабочие условия: -40°C до +60°C, степень защиты IP67
- Взрывозащита: 0Ex ia IIC T4 Ga X
- Питание: батарейное (до 1400 суток), аккумуляторное или внешнее 18-36В
Экономическая эффективность:
- Повышение добычи нефти на 15-20% за счет оптимизации режимов работы
- Снижение энергозатрат на 25-30% благодаря управлению по фактическому наполнению
- Снижение аварийности УШГН на 40% при постоянном контроле нагрузок
- Сокращение затрат на монтаж в 3-5 раз (время монтажа ≤0.3 чел/часа)
- Минимальные эксплуатационные расходы благодаря высокой надежности и отсутствию кабельной инфраструктуры
Инструкция по запуску:
- Импортируйте решение в ваш проект RIC через кнопку «Импортировать»
- Создайте объект в платформе RIC для динамографа А335
- Укажите идентификатор устройства в настройках объекта
- Настройте протокол связи в соответствии с модификацией динамографа (Bluetooth/LoRa/NB-IoT/Modbus)
- Запустите сущности для начала сбора и анализа данных
- Настройте дашборд для визуализации динамограмм и ключевых параметров
